Планка для эмблемы 190-24 Атлант 773522404700

Планка для эмблемы 190-24 Атлант 773522404700 - компонент для холодильников, который Вы можете купить по низкой цене с доставкой по всей России в нашем интернет-магазине zip-components.

Если Вы затрудняетесь с выбором корпусные детали, то воспользуйтесь помощью любым удобным способом (Чат, телефон, email, форма для подбора). Наши менеджеры помогут подобрать Вам корпусные детали по оригинальному каталогу запчастей.

Мы имеем прямые контракты на поставку запасных частей для холодильников и можем предложить более выгодную цену на такой товар, как - планка для эмблемы 190-24 атлант 773522404700, чем конкуренты. Воспользуйтесь кнопкой "Нашли дешевле?", если Вы нашли более выгодное предложение в интернете. Мы снизим стоимость товара.

Планка для эмблемы 190-24 Атлант 773522404700

1. Краткое описание

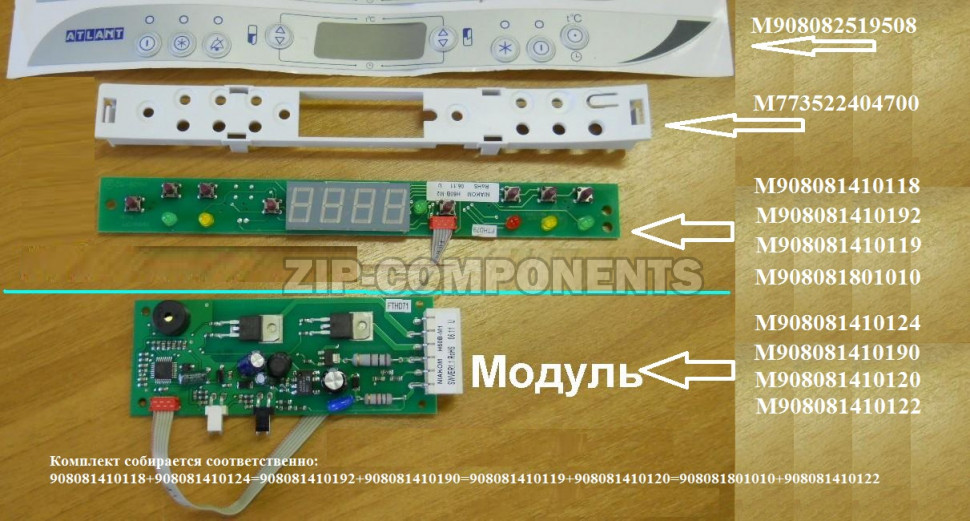

Планка для эмблемы 190-24 Атлант 773522404700 (Корпус модуля индикации H60B-M2, ZIPROS, ПАНХ024) — оригинальная пластиковая планка (корпус) для крепления эмблемы и размещения модуля индикации на дверце холодильников Атлант и Минск. Деталь выполняет одновременно декоративную и функциональную роль: служит основанием для заводской эмблемы и защитным корпусом для платы индикации. Изготовлена из прочного пластика белого цвета, устойчивого к перепадам температур и механическим нагрузкам. Размеры 190×24 мм (по некоторым данным 228×25×18 мм). Оригинальная запчасть Атлант, устанавливается без доработок и полностью соответствует заводским параметрам. Восстанавливает внешний вид дверцы и защищает модуль индикации от повреждений.

2. Назначение и применение
Планка 773522404700 является составным элементом дверцы холодильника и корпуса модуля индикации. Деталь выполняет следующие функции:

Крепление эмблемы. Планка служит посадочным местом для заводской эмблемы Атлант, обеспечивая её правильное положение и фиксацию.

Защита модуля индикации. Корпус защищает плату индикации (модуль H60B-M2) от механических повреждений, пыли и влаги.

Декоративная функция. Планка придаёт дверце холодильника завершённый внешний вид, скрывая технологические элементы.

Восстановление комплектации. Используется для замены повреждённой, утерянной или отсутствующей планки, а также при замене модуля индикации в сборе.

Без исправной планки эмблема может смещаться или отсутствовать, а модуль индикации остаётся незащищённым. Повреждённая планка нарушает внешний вид холодильника и может привести к повреждению электроники. Своевременная замена планки восстанавливает заводскую комплектацию и внешний вид дверцы.

Деталь подходит для холодильников Атлант и Минск серий МХМ-1741, МХМ-1742, МХМ-1743, МХМ-1744, МХМ-1745, МХМ-1747, МХМ-1748, МХМ-1841, МХМ-1842, МХМ-1843, МХМ-1844, МХМ-1845, МХМ-1847, МХМ-1848, ХМ-6002, а также для моделей с модулями индикации H60B-M2, M60B-M2, B60B-M2, K60B-M2.

3. Основные характеристики
Параметр    Значение
Оригинальный артикул    773522404700
Альтернативные обозначения    908082519508, 773522404700-01, 773522404700-02
Тип    Планка для эмблемы (корпус модуля индикации)
Размеры    190 × 24 мм (по некоторым данным 228 × 25 × 18 мм)
Материал    Пластик
Цвет    Белый
Производитель    Атлант (Минск)
Страна производства    Беларусь / Китай (в зависимости от партии)
Вес    ~0,05 кг
Маркировка на внутренней стороне    МКАУ.735.224.047
Применимость    Атлант, Минск
4. Признаки неисправности
Замена планки для эмблемы необходима при появлении следующих симптомов:

Механические повреждения. Трещины, сколы, деформация или потемнение пластика.

Отсутствие или смещение эмблемы. Эмблема не фиксируется на планке, шатается или утеряна.

Повреждение корпуса модуля индикации. Плата индикации не защищена, есть риск повреждения электроники.

Неплотное прилегание. Планка не сидит на дверце, отходит или выступает.

Повреждение крепёжных элементов. Защёлки или посадочные места сломаны, планка не фиксируется.

Эстетический дефект. Повреждённая планка портит внешний вид дверцы холодильника.

Неисправность модуля индикации. При замене модуля в сборе может потребоваться новая планка.

5. Полный список совместимых моделей
Холодильники Атлант:
Серия МХМ-1740: МХМ-1741 (MXM1741), МХМ-1742 (MXM1742), МХМ-1743 (MXM1743), МХМ-1744 (MXM1744), МХМ-1745 (MXM1745), МХМ-1747 (MXM1747), МХМ-1748 (MXM1748)

Серия МХМ-1840: МХМ-1841 (MXM1841), МХМ-1842 (MXM1842), МХМ-1843 (MXM1843), МХМ-1844 (MXM1844), МХМ-1845 (MXM1845), МХМ-1847 (MXM1847), МХМ-1848 (MXM1848)

Серия ХМ-6000: ХМ-6002 (XM6002)

Серия с модулями индикации: H60B-M2, M60B-M2, B60B-M2, K60B-M2

Холодильники Минск:
Модели Минск с модулями индикации H60B-M2, M60B-M2, B60B-M2, K60B-M2

Дополнительные совместимые модели:
Модели холодильников Атлант и Минск с аналогичной конструкцией дверцы и модулем индикации H60B-M2. Точную совместимость рекомендуется уточнять у продавца по полному номеру холодильника.

6. Важно
Перед покупкой сверьте артикул и внешний вид детали. Разные партии могут иметь незначительные отличия в маркировке, но это не влияет на работу.

Проверьте совместимость по модели холодильника. Список совместимых моделей максимально полный, но если вашей модели нет в перечне — уточните у продавца по полному номеру холодильника.

Оригинальная запчасть. Данная планка является оригинальным компонентом Атлант (Минск) и полностью соответствует заводским характеристикам.

Взаимозаменяемость: 773522404700 совместим с 908082519508. При заказе уточняйте актуальный артикул у продавца.

Внимание: планка 773522404700 может также поставляться под наименованием «Корпус модуля индикации H60B-M2». Это одна и та же деталь. Убедитесь, что артикул соответствует вашему модулю индикации.

7. Рекомендации по установке
Отключите холодильник от электросети. Перед началом работ обязательно выньте вилку из розетки. Это обязательное условие безопасности.

Получите доступ к планке. Планка расположена на лицевой стороне дверцы холодильника, в верхней части. Аккуратно подденьте её плоской отвёрткой или пластиковой лопаткой.

Сфотографируйте расположение элементов. Перед снятием планки сфотографируйте, как она установлена и как подключён модуль индикации, чтобы при сборке не перепутать элементы.

Демонтируйте старую планку. Аккуратно извлеките планку из посадочного места, отсоедините шлейф модуля индикации (если он есть).

Установите новую планку. Подключите шлейф модуля индикации, аккуратно вставьте планку в посадочное место до фиксации.

Проверьте фиксацию. Убедитесь, что планка плотно сидит на дверце, не шатается и не выступает.

Включите холодильник и проверьте работу. Убедитесь, что модуль индикации работает корректно, эмблема на месте, внешний вид дверцы восстановлен.

Рекомендация: если вы не уверены в своих навыках ремонта бытовой техники, доверьте замену планки квалифицированному мастеру. Неправильное подключение шлейфа модуля индикации может привести к повреждению электроники.
